أجهزة التحكم في درجة الحرارة

تصنيف: أجهزة التحكم في درجة الحرارة

MOLDPOWER CO., LTD.

MOLDPOWER CO., LTD.
بلد: Taiwan
هاتف: 886-6-2056-388。
فاكس: 886-6-2056-399。
الشخص الذي يمكن الاتصال به: Mr. Yeh

جهاز التحكم في درجة حرارة جهاز الكمبيوتر الصغير (النوع العام)


ملاحظة المنتج

  • وحدة تحكم الحواسيب الصغيرة PID مع شاشتين تشير إلى التيار.

مواصفات المنتج

  • وحدة تحكم الحواسيب الصغيرة PID مع شاشتين تشير إلى التيار.
  • يمكن التحكم في إعدادات الوظائف التلقائية أو اليدوية وإخراج الطاقة وما إلى ذلك بشكل مباشر عن طريق تشغيل الزر الموجود على طاولة درجة الحرارة.
  • تم تجهيز كل نقطة بحماية الصمامات ثنائية الاتجاه وعالية السرعة ووظيفة التسخين التلقائي لإزالة الرطوبة ، لضمان عمر أطول للكهرباء.
  • هيكل مركزي بجودة عالية معتمدة من جميع متطلبات السلامة ، وجميع المكونات مصنوعة في أوروبا وأمريكا واليابان.





سلسلة التحكم في درجة حرارة الحواسيب الصغيرة (مستوى عالٍ)


ملاحظة المنتج

  • هيكل مركزي بجودة عالية معتمدة من جميع متطلبات السلامة ، جميع المكونات مصنوعة في أوروبا وأمريكا

مواصفات المنتج

  • يحتوي على نوعي نموذج MPR و MPE.
  • مع التحكم المتزامن متعدد المراحل ومساعدة العملاء على تقليل التكلفة.
  • من خلال منفذ الاتصال تحديد الإجراء ، تخزين الملفات.
  • كشف التسرب الكهربائي / إشارة انهيار الدائرة المفتوحة فيوز.
  • تم برمجة مجموعة متنوعة من وظائف الحماية لتجنب الخطأ البشري الذي يتسبب في تلف المزدوجات الحرارية والسخانات ولوحات التحكم في درجة الحرارة.




ملاحظة المنتج

  • جهاز التحكم في درجة الحرارة عداء المعطي التجويف الساخن 24 ~ 240 منطقة للتحكم في درجة الحرارة

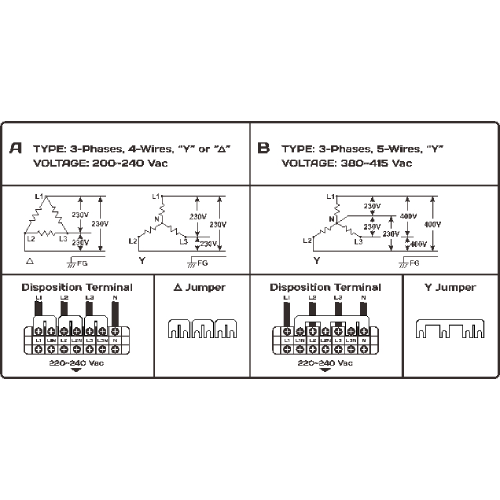

ترتيب الطاقة

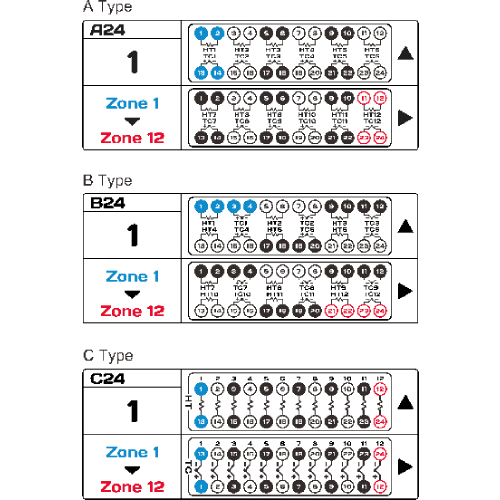

موصل الأسلاك


مواصفات HMI

MPC520 MPC510
بحجم 10.4 بوصات قطريًا (4: 3) 7 بوصة قطري (16: 9)
ماكس. الدقة 800 * 600 800 * 480
نوع شاشة TFT LCD
ماكس. الألوان لون عالي (65536)
نوع الإضاءة الخلفية يؤدى
عمر الإضاءة الخلفية (ساعة) 20000
عرض التباين 400 (نموذجي) 500 (نموذجي)
الإنارة (شمعة / م 2) 400 (نموذجي) 300 (نموذجي)
عملية شاشة تعمل باللمس مقاومة (تناظرية)
وحدة المعالجة المركزية وحدة المعالجة المركزية RISC ARM 32 بت (ARM926EJ-S , 200 ميجا هرتز)
النسخ الاحتياطي SRAM 128 كيلو بايت (اختياري: 1 ميغا بايت)
الذاكرة العاملة 64 ميغا بايت
ذاكرة تخزين مدمجة 8 ميغا بايت نموذجية ، 128 ميغا بايت (ناند فلاش)
ساعة الوقت الحقيقي (RTC) نعم
فتحة Micro-SD نعم (SDHC)
عميل USB نعم (USB 2.0)
مضيف USB نعم (USB 2.0)
مسلسل D Sub 9pin: COM1 (RS232 / RS422 / RS485) ، COM3 (RS232)
المحطة 5pin: النوع A ، B ، C (اختياري: معزول من النوع A ، B ، C)
النوع أ: RS422 / 485 ، النوع ب: RS485 / RS232 ، النوع C: RS232 (بما في ذلك RTS ، CTS)
مصدر التيار 24VDC ± 10٪ معزولة
استهلاك 20 واط 15 واط
درجة حرارة التشغيل 0 درجة ~ 50 درجة
الرطوبة النسبية 10٪ ~ 90٪
صدمة (عملية) 10 ~ 55 هرتز (اتجاه X ، Y ، Z ، 1G ، اختبار الصدمات 30 دقيقة)
EMI FCC الجزء 15 الفئة أ
م EN61000-6-4 ، EN61000-3-2 ، EN61000-3-3 ، EN61000-6-2
حماية الدخول NEMA4 ، IP66
تبريد تبريد طبيعي
الأبعاد (العرض × الارتفاع × العمق) (مم) 270.1 × 212.1 × 42.5 188 × 143.3 × 36
أبعاد القطع WxH (مم) 259.5 × 201.5 175 × 132.5
الوزن الصافي / كغ) 1.2 كجم 0.6 كجم

شاشات المراقبة والتحكم مقدمة

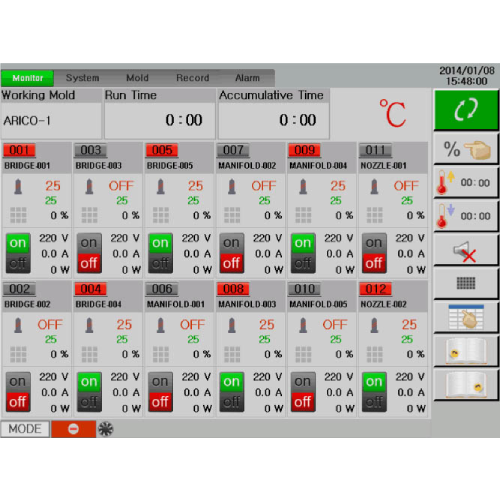

القائمة الرئيسية للشاشة
عرض درجة حرارة قالب العمل لكل منطقة ، واسم المنطقة القابلة للتحرير ، ودرجة الحرارة العملية ، والإخراج ، وبيانات السخان ووظائف أخرى.

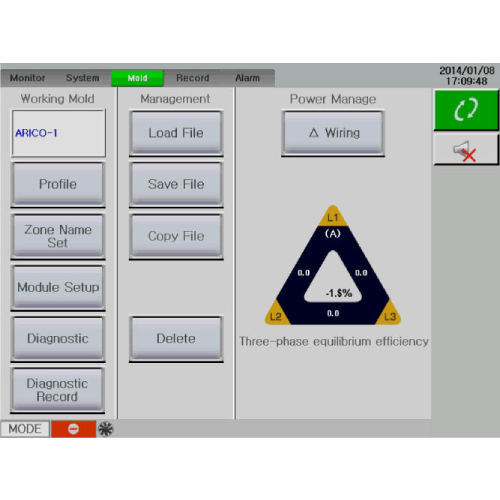

صفحة القالب :
ملف تعريف القالب ، مجموعة اسم المنطقة ، إعداد الوحدة ، التشخيص ، السجلات التشخيصية ، تحميل / حفظ / نسخ / حذف الملفات ، إدارة الطاقة ، الأسلاك.

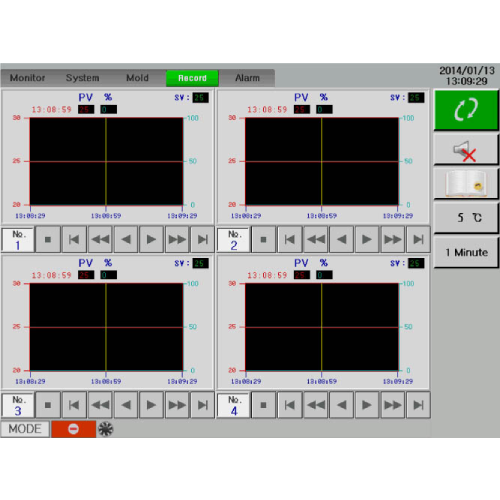

سجل منحنى صفحة السجل :
عرض منحنى النسبة المئوية للقيمة العملية والإخراج قم بإعداد 8 أقسام في وقت واحد.

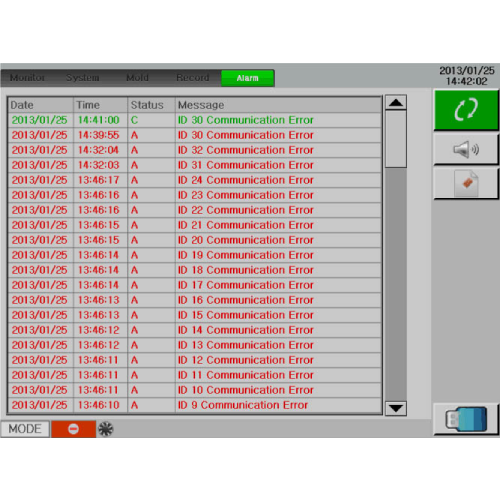

صفحة سجل الإنذار :
الاستعلام عن سجل سجل الإنذار.

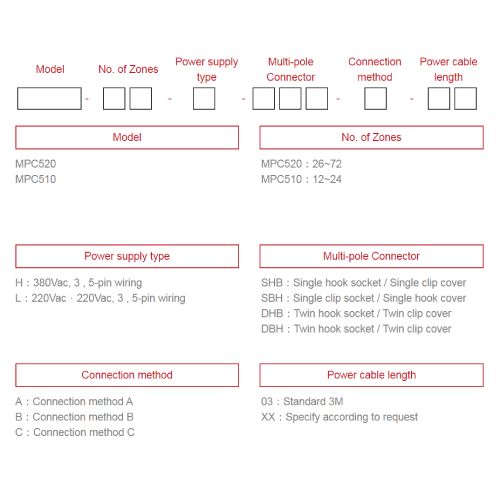

لائحة الطلبات

الملحقات الاختيارية

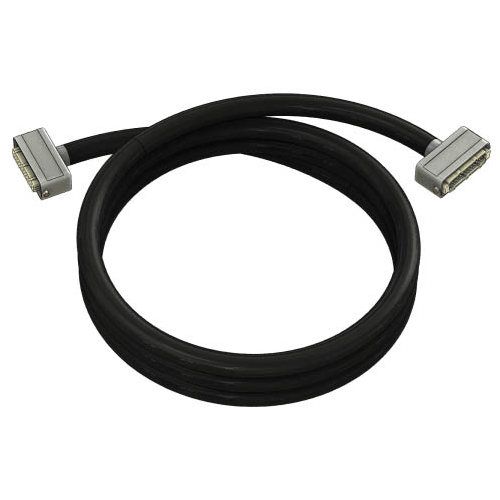

  • كابل تمديد ، لوحة أمامية فارغة ، USB ، موصل متعدد الأقطاب





مواصفات المنتج

  • منظور مستخدم قابل للتعديل: 110 درجة ~ 145 درجة
  • تصميم خزانة نوع الرف
  • منفذ USB
  • شاشة TFT SVGA LCD مقاس 10.4 بوصة
  • NAND فلاش 8 م + 128 م
  • قسم الوحدة 15 أ 2 منطقة / 30 أ 1 منطقة
  • تم تصميم المكون الإضافي للوحدة من أجل الصيانة بسهولة

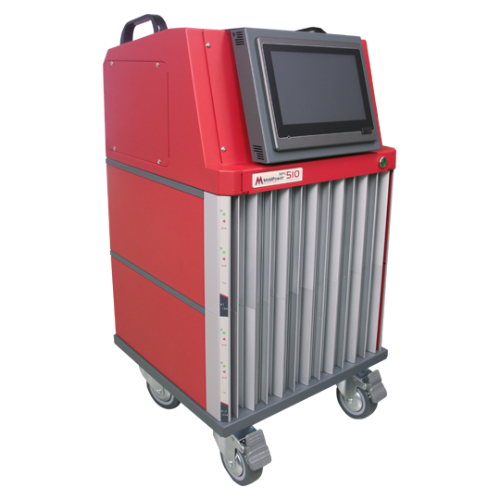

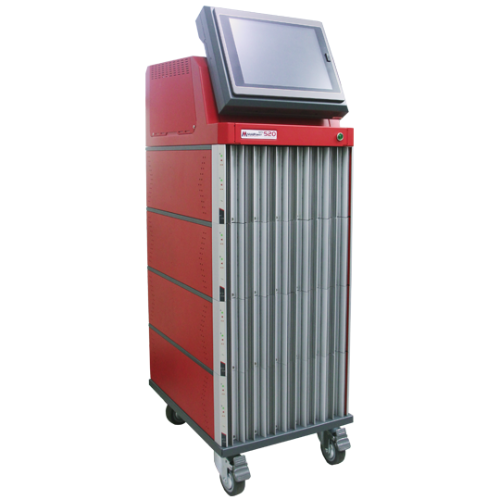

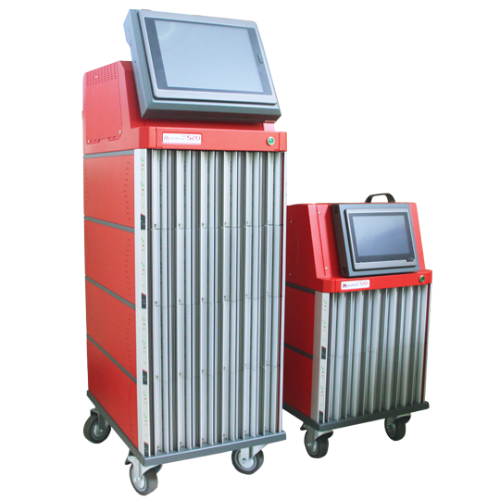

وحدة التحكم في درجة حرارة عداء ساخن متعددة التجاويف MPC520. تحتوي وحدة التحكم في درجة الحرارة الواحدة على 26 إلى 72 نقطة وحتى 240 نقطة في الشبكة. يمكن تبسيط عمليات الصيانة من خلال تصميم الجهاز المعياري والتكوين حسب المتطلبات. يتم تقليل تكاليف الشراء بشكل كبير من خلال التحكم الفريد في درجة الحرارة ، مع نقطتين في مستوى واحد.
واجهة المستخدم القائمة على واجهة المستخدم الرسومية ، إلى جانب زاوية المنظور القابلة للتعديل ، سهلة الاستخدام السريع في التحكم متعدد النقاط. تمكنك وظيفة الاتصال RS485 من إعداد عدة عناصر تحكم في وقت واحد لتبسيط العمليات المطلوبة. تستفيد وظائف المستشعر والمؤشر الحالية المدمجة والعملية من التطبيقات المختلفة ، خاصة السيارات وحقن قضبان الزجاجات والمستلزمات الطبية ، من خلال تحقيق مفهوم التحكم الشامل.

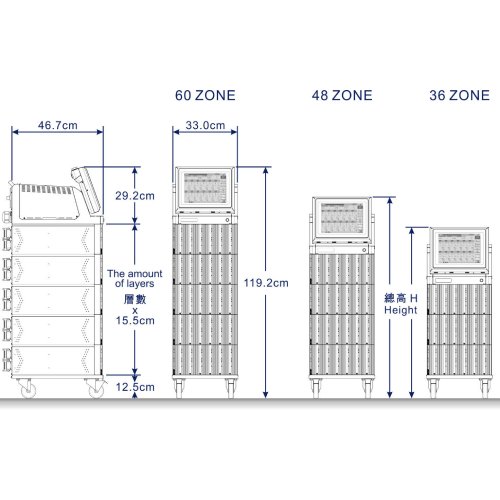

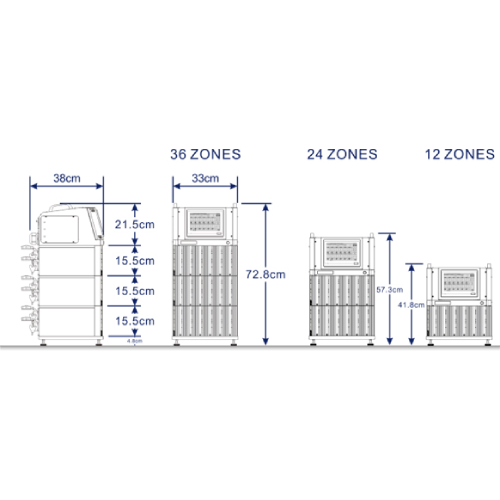

رسم تخطيطي خارجي


الارتفاع (ح) = 41.7 + 15.5 × (كمية الطبقات) سم


1. المنطقة تعليم
2. HMI
3. مؤشر الطاقة
4. وحدة التحكم في درجة الحرارة
5. بكرة قابلة للقفل
6. مؤشر حالة النظام
7. مفتاح الطاقة الرئيسي / NFB
8. ضوء مؤشر مصدر الجهد الزائد (OVS)
9. كابل الطاقة
10. منفذ الاتصالات
11. موصل متعدد الأقطاب 1
12. لوحة اسم الجهاز
13. موصل متعدد الأقطاب 2




Product Features

  • Adjustable user perspective: 110°~145°
  • Rack type cabinet design
  • USB port
  • 10.4” TFT SVGA LCD
  • NAND Flash 8M +128M
  • Module section 15A 2 zone / 30A 1 zone
  • The module plug-in designed for maintains easily

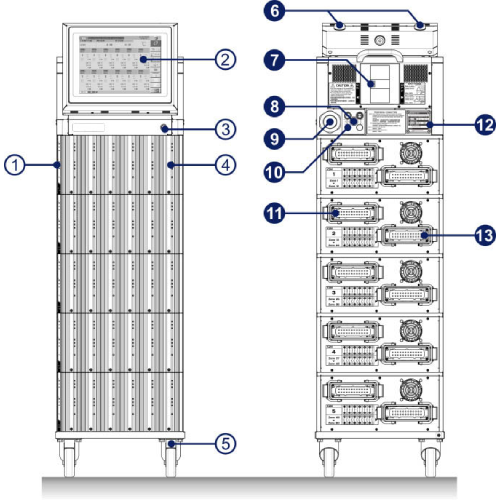

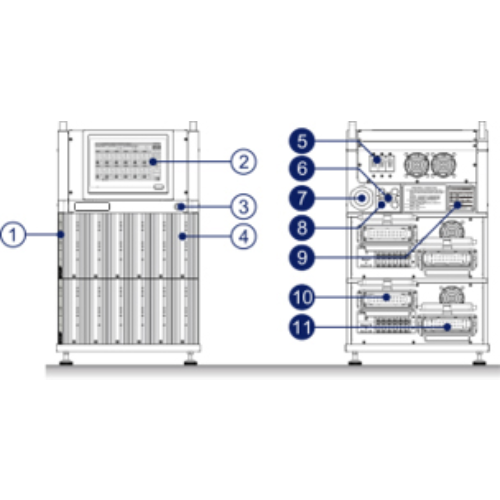

External Diagram


1. Zone marking
2. HMI
3. Power indicator
4. Temperature control module
5. Main power switch / NFB
6. Over-voltage/phase-lose source indicator (OVS)
7. Power cable
8. Communications port
9. Machine name plate
10. Multi-pole connector 1
11. Multi-pole connector 2



Function

1. Automatic ID recognition
2. PID auto temperature control
3. Editable zone name (auto/manual)
4. Automatic shutdown for heater abnormality
5. Current, output percentage display function
6. Fast alternative for 230V/380V power input
7. Easy swapping for individual module failures
8. Heat dissipation function for heat sink over-heat*
9. Follower function for thermocouple disconnection
10. 8 curves display(temperature, output percentage)
11. Synchronized temperature raising/lowering
12. Module memory(internal and external USB drive)
13. Internal alarm buzzer(with alarm sound stop switch)
14. Detection for heater open and short circuits
15. RS485 communication function: ASCII and RTU mode
16. To protect the power source input wrong witting and less phase
17. Selectable two output trigger modes (Phase angle / Zero cross)
18. Temperature range: Thermocouple K TYPE:0~600°C(32~999°F)/J TYPE:0~600°C(32~999°F)
19. Self diagnosis log:(current, voltage, heater impedance, power, thermocouple, heater, fuse, TRIAC status)
20. Alarm indicator*
21. Group setup function
22. Auto/Manual function
23. Web based file output function (USB)
24. Selectable six alarm modes
25. Load Power Usage display per zone
26. Detection for fuse breakage
27. Setting for output percentage limit
28. Power balance detection and display
29. Thermocouple break and inverse detect
30. Selectable two thermocouple types (J/K)
31. Selectable two temperature scales (°C/°F)
*: Only for MPC520
