تصنيف: بيت تمتد بولو صب آلة
بلد: تايوان
هاتف: 886-4-22765071
فاكس: 886-4-22765070
الشخص الذي يمكن الاتصال به: Ms. Huang

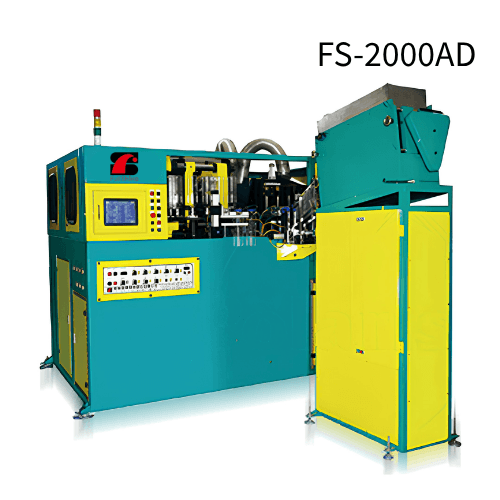

"Our FS-2000AD PET stretch blow molding machine is specially designed for PET bottle manufacturing, the machine is fully automatic production and equipped with 2 cavities blow mold, the max production output is up to 2400 pices per hour.
With high quality, durable components, and excellent cooling system, this machine will incerease efficiency and lower labour cost."
Apply for mineral water bottles,shampoo bottles, and so on
<• Full Shine's PET Stretch Blow Molding Machine is an advanced machine for mass production.>
• من تغذية التشكيل إلى النهاية تهب التلقائي بالكامل، الإنتاج الضخم وتكلفة العمالة يتم حفظها بشكل كبير.
• تم تجهيز هذا الجهاز أيضا مع شاشة تعمل باللمس للمشغل لضبط كل وظيفة بسهولة.
نموذج | FS-2000AD |
انتاج الانتاج | 1600 ~ 2400 |
عدد التجاويف | 2 |
تجويف السكتة الدماغية | 114.3 |
لقط السكتة الدماغية | 130 |
تمتد السكتة الدماغية | 350 |
نظام التثبيت | الهيدروليكية تبديل |
حجم الحاوية | 300 ~ 2000 |
قطر الرقبة | 15 ~ 45 |
ماكس. حاوية القطر | 90 |
ماكس. ارتفاع الحاويات | 350 |
عدد النقل | 40 |
عدد من لوحة التدفئة | 2 |
مجموع سخانات الأشعة تحت الحمراء | 40 |
عدد مناطق التسخين | 12 |
قوة التسخين | 32 |
ماكس. قوة التسخين | 40 |
إجمالي الطاقة | 45 |
ضغط هواء التشغيل | 5 ~ 8 |
تهب ضغط الهواء | 35 |
قدرة التبريد | 4500 |
تبريد معدل تدفق المياه | 3000 |
تبريد درجة حرارة الماء | 7 ~ 13 |
ضغط التشغيل | 5 ~ 7 |
h1 الارتفاع الكلي | 2.31 |
h2 ارتفاع الدرع | 2.13 |
L1 الطول الكلي | 2.8 |
W1 العرض الكلي | 1.8 |
وزن | 4200 |
EXPOSITION OF FULL SHINE'S MACHINE MODEL | |||||
SCREW DIAMETER(M/M) | MACHINE SERIES | MOLD HEAD(DIE HEAD) | MOLD STATION | PRODUCT TYPE | |
---|---|---|---|---|---|
FS- | 40 | (H) Horizontal | (S) Single Mold Head | (S) Single Mold Station | (O) Original |
45 | (P) Parallel | (D) Double Mold Heads | (D) Double Mold Stations | (C) Two Colors | |
55 | (O) Standard / Oblique | (T) Three Mold Heads | (D) Two Layers | ||
65 | (A) Pneumatic | (F) Four Mold Heads | (T) Three Layers | ||
75 | (L) Frontal | (E) Eight Mold Heads | (F) Four Layers | ||
80 | (I) Lateral | (L) Six Layers | |||
90 | (V) View Stripe | ||||
100 | (P) PC baby bottle | ||||
Example | |||||
FS- | 65 | P | D | S | D |

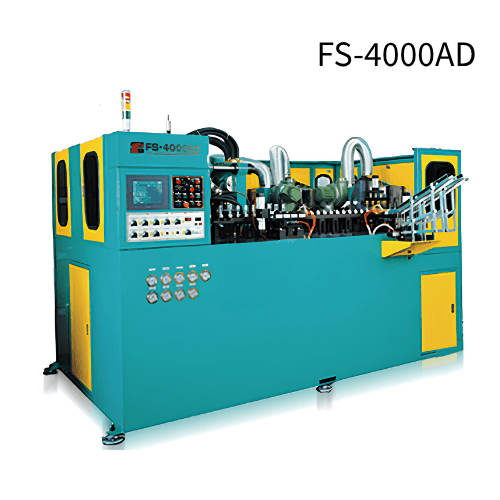

Model | FS-2000AD | FS-2000AS | FS-4000AD | ||
---|---|---|---|---|---|
1 | Production output | pcs/per-hr | 1600~2400 | 600~1000 | 3200-4000 |
2 | Number of cavities | mm | 2 | 1 | 4 |
3 | Cavity stroke | mm | 114.3 | 304.8 | 114.3(76.2) |
4 | Clamping stroke | mm | 130 | 320 | 130 |
5 | Stretching stroke | mm | 350 | 380 | 350 |
6 | Clamping system | Hydraulic Toggle | Hydraulic Toggle | Hydraulic Toggle | |
7 | Container volume | ml | 300~2000 | 7000 | 1500(300) |
8 | Neck diameter | mm | 15~45 | 55~125 | Ø15~30 |
9 | Max. container diameter | mm | 90 | 90 | Ø90(Ø50) |
10 | Max. container height | mm | 350 | 335 | 320 |
11 | Number of carriage | 40 | 18 | 80 | |
12 | Number of heating panel | 2 | 3 | 4 | |
13 | Total infrared heaters | 40 | 72 | 64 | |
14 | Number of heating zones | 12 | 10 | 24 | |
15 | Heating power | KW | 32 | 95 | 80 |
16 | Max. heating power | KW | 40 | 115 | 96 |
17 | Total power | KW | 45 | 135 | 402 |
18 | Operating air pressure | kg/cm2 | 5~8 | 5~8 | 5~8 |
19 | Blowing air pressure | kg/cm2 | 35 | 35 | 2400 |
20 | Cooling capacity | kcal/hr | 4500 | 4500 | 35 |
21 | Cooling water flow rate | liter/hr | 3000 | 3000 | 4500 |
22 | Cooling water temperature | °C | 7~13 | 7~13 | 7500 |
23 | Operating pressure | kg/cm2 | 5~7 | 5~7 | 5~7 |
24 | h1 Overall height | M | 2.31 | 2.31 | 2.31 |
25 | h2 Shield height | M | 2.13 | 2.13 | 2.13 |
26 | L1 Overall length | M | 2.8 | 3.3 | 4.3 |
27 | W1 Overall width | M | 1.8 | 1.8 | 2.2 |
28 | Weight | kg | 4200 | 5200 | 6000 |
وظيفة فتح / إغلاق القالب ومحطة القالب
أيدي روبوت لنقل التشكيلات وزجاجات PET النهائية
نظام تحكم الكتروني
شاشة تعمل باللمس ولوحة المنطوق
تمتد ضربة صب الآلة
نظام التغذية التشكيل
تمتد آلة نفخ النفخ نظام التغذية التشكيل
