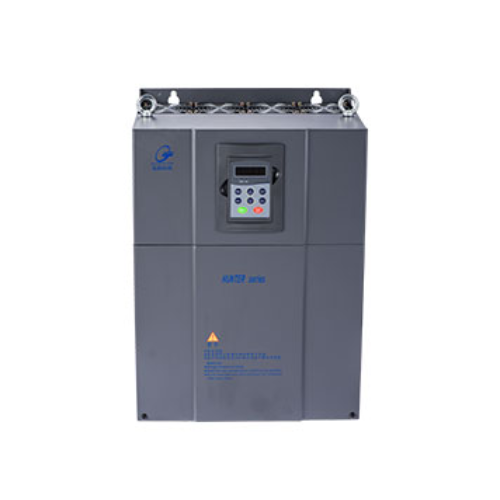

برنامج تشغيل سلسلة ID680
ميزة المنتج :
1. مُجهزة بلوحة تشغيل LED لجعل التصحيح والصيانة أكثر سهولة وسرعة.
2. مطابقة أكثر ملاءمة للمستوى العالي والمنخفض لمنطق الإدخال / الإخراج ؛
3. تم بناء مفاعلة التيار المباشر في المواصفات فوق 37KW لتقليل معدل فشل القيادة الناتج عن تشويه الشبكة
مواصفات المعلمة
مواصفات المنتج | |||
موديل المنتج | جهد الإدخال / V | انتاج الطاقة / kw | التصنيف الحالي / أ |
1BX_ID680K1F3 | ثلاث مراحل | 11 | 25 |
1BX_ID680K5F3 | 390 ~ 480 | 15 | 32 |
1BX_ID680K8F3 | (± 10٪) | 18.5 | 37 |
1BX_ID680J2F3 | 22 | 45 | |
1BX_ID680I0F3 | 30 | 60 | |
1BX_ID680I7F3 | 37 | 75 | |
1BX_ID680H5F3 | 45 | 91 | |
1BX_ID680G5F3 | 55 | 112 | |
1BX_ID680E5F3 | 75 | 150 | |
1BX_ID680C0F3 | 93 | 176 |
المعايير الفنية | |||
وصف وظيفي | فهارس المواصفات | ||
مدخلات الطاقة | جهد الإدخال V) | أس 3PH 220 فولت ~ 480 فولت | |
التيار الوارد (A) | يرجى الرجوع إلى التصنيف | ||
التردد الوارد (هرتز) | 50Hz أو 60Hz نطاق التردد المسموح به بين 47 ~ 63Hz | ||
مخرج قوي | جهد الخرج (V) | 0 ~ 480 فولت | |
جهد الخرج (A) | يرجى الرجوع إلى التصنيف | ||
التردد الصادر (KW) | يرجى الرجوع إلى التصنيف | ||
أداء التحكم | الحد الأقصى لتردد الإخراج | 300 هرتز | |
طريقة التحكم | أغلق حلقة المتجه | ||
نوع المحرك | محرك متزامن مغناطيسي دائم | ||
وضع التحكم | وضع آلة حقن صب ، وضع السرعة | ||
نوع تعليمات الضغط | التعليمات التناظرية (DC0 ~ 10V) | ||
FDEM | التعليمات التناظرية (DC0 ~ 10V) | ||
واجهة محيطية | المدخلات التناظرية | 3 طرق , DC0 ~ 10V | |
خرج تشابهي | طريقتان , DC0 ~ 10V | ||
إدخال كمية التبديل الرقمي | 5 طرق ، أقصى تردد 1 كيلو هرتز ، مقاومة داخلية: 3.3 كيلو هرتز | ||
تتابع الانتاج | 3 طرق (الطريقة الأولى للفتح / الإغلاق ، الطريقة الثانية للفتح) | ||
قدرة الاتصال : 3A / AC250V , 1A / DC30V | |||
وظيفة دفاعية | 19 نوعًا من وظائف الحماية من الأعطال: التيار الزائد ، والجهد الزائد ، والجهد المنخفض ، ودرجة الحرارة الزائدة ، وفقدان الطور ، والحمل الزائد ، ووظائف الحماية الأخرى | ||
وظيفة التواصل | RS485 32 عقدة كحد أقصى ؛ هل يمكن الاتصال ، بحد أقصى 255 عقدة | ||
الآخرين | التركيب | يتم دعم التثبيت على الحائط وشفة التثبيت | |
تعمل درجة الحرارة المحيطة | -10 ~ 50 ℃ , تنخفض أكثر من 40 ℃ | ||
مستوى الحماية | IP20 | ||
وضع التبريد | التبريد القسري | ||
مكان العملية | |||
ارتفاع | |||
درجة الحرارة | |||
اهتزاز | |||
درجة حرارة التخزين |

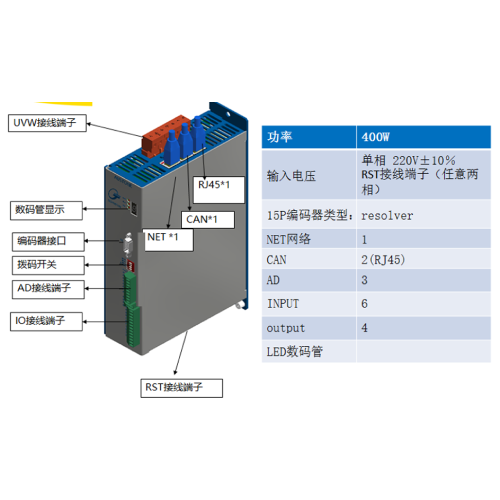

سائق سلسلة DE688
ميزة المنتج :
1. تحقيق الارتباط والتبديل السريع مع المتابعة والتعايش بين أوضاع التحكم المتعددة ؛
2. باستخدام NET / CAN وطرق الاتصال الأخرى لإنشاء اتصال رقمي مع الكمبيوتر العلوي ، يكون التحكم أكثر دقة والعملية أكثر ملاءمة.
3 ، مع ماس كهربائى ، أكثر من التيار ، أكثر من الجهد ، تحت الجهد ووظائف الحماية الأخرى.
4. التواصل مع المؤازرة من خلال NET ، أو تغيير معلمات برنامج التشغيل من خلال واجهة HMI ، أو التصحيح أو الإصلاح من خلال برنامج APP للهاتف المحمول.
مواصفات المعلمة
مواصفات المنتج | |||
موديل المنتج | جهد الإدخال / V | انتاج الطاقة / kw | التصنيف الحالي / أ |
1BX_DE688K1F3 | ثلاث مراحل | 11 | 25 |
1BX_DE688K5F3 | 390 ~ 480 | 15 | 32 |
1BX_DE688K8F3 | (± 10٪) | 18.5 | 37 |
1BX_DE688J2F3 | 22 | 45 | |
1BX_DE688I0F3 | 30 | 60 | |
1BX_DE688I7F3 | 37 | 75 | |
1BX_DE688H5F3 | 45 | 91 | |
1BX_DE688G5F3 | 55 | 112 | |
1BX_DE688E5F3 | 75 | 150 | |
1BX_DE688C0F3 | 90 | 176 |
المعايير الفنية | |||
وصف وظيفي | فهارس المواصفات | ||
مدخلات الطاقة | جهد الإدخال V) | ثلاث مراحل 380 فولت ؛ يظل الجهد متذبذبًا بنسبة زائد ± 10٪ | |
التيار الوارد (A) | يرجى الرجوع إلى التصنيف | ||
التردد الوارد (هرتز) | 50 هرتز أو 60 هرتز , نطاق التردد المسموح به ± 5٪ | ||
مخرج قوي | جهد الخرج (V) | 0 ~ 380 فولت | |
جهد الخرج (A) | يرجى الرجوع إلى الجدول أعلاه | ||
التردد الصادر (KW) | يرجى الرجوع إلى الجدول أعلاه | ||
أداء التحكم | الحد الأقصى لتردد الإخراج | ||
طريقة التحكم | مكافحة ناقلات الأمراض | ||
نوع المحرك | محرك متزامن مغناطيسي دائم | ||
وضع التحكم | محرك متزامن مغناطيسي دائم | ||
نوع تعليمات الضغط | التعليمات التناظرية (DC0 ~ 10V) | ||
FDEM | التعليمات التناظرية (DC0 ~ 10V) | ||
واجهة محيطية | المدخلات التناظرية | 3 طرق , DC0 ~ 10V | |
خرج تشابهي | طريقتان , DC0 ~ 10V | ||
إدخال كمية التبديل الرقمي | 6 طرق | ||
تتابع الانتاج | 6 طرق | ||
وظيفة دفاعية | حماية ماس كهربائى ، حماية من التيار الزائد ، حماية من الجهد الزائد ، حماية تحت الجهد ، حماية من درجة الحرارة الزائدة ، حماية ضد الحمل الزائد | ||
وظيفة التواصل | هل الاتصال ، E_NET | ||
الآخرين | التركيب | يتم دعم التثبيت على الحائط وشفة التثبيت | |
تعمل درجة الحرارة المحيطة | - 10 ~ 50 ℃ , تنخفض خلال 40 ℃ ~ 50 ℃ | ||
مستوى الحماية | IP20 | ||
وضع التبريد | التبريد القسري | ||
مكان العملية | داخلي ، بدون أشعة الشمس المباشرة ، لا يوجد غبار ، غاز تآكل ، غاز قابل للاشتعال ، ضباب زيت ، بخار ماء ، ماء تقطير أو ملح ، إلخ | ||
ارتفاع | أقل من 1000 متر وأقل من 1000 متر يكون مقدار التخفيض 1٪ لكل زيادة 100 متر | ||
درجة الحرارة | 5٪ ~ 95٪ RH ، بدون تكاثف | ||
اهتزاز | < 4.9 م / ثانية 2 (0.5 جرام | ||
درجة حرارة التخزين | -40 ℃ ~ + 70 ℃ |
برامج تشغيل سلسلة SIEMENS
سائقين سيمنز : تشمل وحدة التحكم CU305 ووحدة تحويل المشفر SMC10 ووحدة الطاقة PM340 ;
وحدة وحدة التحكم CU305 CAN وظيفة : وحدة تحكم مؤازرة أحادية المحور مع وحدة طاقة PM340.
تعيين وحدة تحويل التشفير وظيفة SMC10 :
عندما لا يحتوي المحرك على واجهة cliq للقيادة ويستخدم محرك سيرفو تابع لجهة خارجية ، تكون وحدة SMC10 مطلوبة.
وحدة الطاقة المعيارية PM340:
ميزة المنتج :
1. تتبنى وحدة التحكم ووحدة الطاقة التحكم في الانقسام ، مما يسهل صيانته بشكل طافي:
2 ، تعيين ناقلات التحكم والتحكم المؤازرة في واحد ، لتحقيق مجموعة متنوعة من التحكم في وضع التبديل الحر
3. يتم استخدام اتصال CAN والكمبيوتر العلوي لتحقيق الاتصال الرقمي ، والتحكم أكثر دقة
4. لوحة تشغيل مانع الانفجار BOP تجعل التصحيح والصيانة مريح وسريع
مواصفات المعلمة
مواصفات المنتج | |||
موديل المنتج | انتاج الطاقة | التصنيف الحالي / أ | |
/ كو | |||
6SL3210-1SE21-8UA0 | 7.5 | 18 | |
6SL3210-1SE22-5UA0 | 11 | 25 | |
6SL3210-1SE23-2UA0 | 15 | 32 | |
6SL3210-1SE23-8UA0 | 18.5 | 38 | |
6SL3210-1SE24-5UA0 | 22 | 45 | |
6SL3210-1SE26-0UA0 | 30 | 60 | |
6SL3210-1SE27-5UA0 | 37 | 75 | |
6SL3210-1SE31-0UA0 | 45 | 90 | |
6SL3210-1SE31-1UA0 | 55 | 110 | |
6SL3210-1SE31-5UA0 | 75 | 145 | |
6SL3210-1SE31-8UA0 | 90 | 178 |
المعايير الفنية | |||
وصف وظيفي | فهرس المواصفات | ||
مدخلات الطاقة | مساهمة الجهد | 3 تيار متردد 380 ~ 480 فولت ± 10٪ (- 15٪ <1 分钟) | |
(PM340) | (الخامس) | ||
المدخلات الحالية | يرجى الرجوع إلى التصنيف | ||
(أ) | |||
تردد الإدخال | 47 ~ 63 هرتز | ||
(هرتز) | |||
مخرج قوي | انتاج التيار الكهربائي | 0 ~ 480 فولت | |
(PM340) | (الخامس) | ||
التيار الخارج | يرجى الرجوع إلى التصنيف | ||
(أ) | |||
انتاج الطاقة | يرجى الرجوع إلى التصنيف | ||
(كيلوواط) | |||
أداء التحكم | طريقة التحكم | مكافحة ناقلات الحلقة المفتوحة | |
(CU305) | نوع المحرك | محرك متزامن مغناطيسي دائم | |
وضع التحكم | الوضع المؤازر ، الوضع المتجه ، التحكم V / F | ||
نوع تعليمات التدفق | التعليمات التناظرية (DC 0 ~ 10V 或 ± 10V) | ||
واجهة محيطية | وحدة عملة 305 | واجهة DRIVE-CLIQ | |
واجهة PM-IF | |||
أرنب BOP20 | |||
يمكن حافلة | |||
واجهة تشفير القناة | |||
قناة الإدخال التناظرية | |||
المدخلات الرقمية | |||
الإخراج الرقمي | |||
واجهة RS232 | |||
بطاقة MMC SD | |||
واجهة مستشعر درجة الحرارة | |||
SMC10 | واجهة DRIVE-CLiQ | ||
واجهة التشفير | |||
وظيفة الحماية | التيار الزائد ، الضغط الزائد ، تحت الضغط ، درجة الحرارة الزائدة ، فقدان الطور ، الحمل الزائد ، إلخ | ||
وظيفة الاتصال (CU305) | هل يمكن التواصل RS232 | ||
الآخرين (PM340) | التركيب | يتم دعم التثبيت على الحائط وشفة التثبيت | |
تعمل درجة الحرارة المحيطة | 0 ~ 40 درجة مئوية , حافظ على السعة ;> 40 ~ 55 درجة مئوية انظر منحنى السعة | ||
مستوى الحماية | IP20 | ||
وضع التبريد | يتم استخدام التبريد القسري في جزء الطاقة | ||
مكان العملية | داخلي ، بدون أشعة الشمس المباشرة ، لا يوجد غبار ، غاز تآكل ، غاز قابل للاشتعال ، ضباب زيت ، بخار ماء ، ماء تقطير أو ملح ، إلخ | ||
ارتفاع | أقل من 1000 متر وأقل من 1000 متر يكون مقدار التخفيض 1٪ لكل زيادة 100 متر | ||
درجة الحرارة | 5٪ ~ 95٪ RH ، بدون تكاثف | ||
اهتزاز | < 4.9 م / ثانية 2 (0.5 جرام | ||
درجة حرارة التخزين | -40 ℃ ~ + 70 ℃ |
سلسلة PHASE للمحركات
ميزات المنتجات :
أ) تصميم غلاف مشبك الوحدة الدوارة لتجميع دوار مغناطيسي دائم مع تقنية تصميم حاصلة على براءة اختراع يضمن التثبيت الميكانيكي للفولاذ المغناطيسي بدون مادة لاصقة ، ويحسن بشكل كبير من كفاءة الإنتاج ، ويحمي الصحة الرئيسية لعمال الإنتاج ، ويزيل التلوث البيئي الناجم عن الغراء ، ويضمن أن الفولاذ المغنطيسي لا يطرد من المحرك بسرعة عالية للغاية. فولاذ مغناطيسي بكثافة عالية ، مقاومة درجات الحرارة العالية للمواد الأرضية النادرة Ndfeb ، لضمان صغر حجم المحرك ، وعزم دوران كبير ، ومقاومة درجات الحرارة العالية ، مقارنة باستخدام الفريت والكوبالت ومواد أخرى من الفولاذ المغناطيسي ، تظهر البيانات أن استخدام مادة ndfeb من الاستقرار الحراري للفولاذ المغناطيسي ، مقاومة درجات الحرارة العالية ، مقاومة التآكل من المواد الأخرى أفضل بكثير ؛
ب) تصميم مجوف على شكل كوب دوار مع تقنية تصميم حاصلة على براءة اختراع يقلل بشكل كبير من القصور الذاتي لدوار المحرك ويحسن سرعة استجابة محرك سيرفو ، ومناسب بشكل خاص للمناسبات ذات متطلبات تردد الاستجابة العالية مثل آلة التشكيل بالحقن ونظام المدفعية العسكرية ؛
ج) تستخدم المحامل الأمامية والخلفية للمحرك محامل SKF بدقة عالية واحتكاك منخفض مستورد من التركيب الأصلي ، مما يضمن إمكانية تشغيل المحرك لمدة تصل إلى 10 سنوات دون عطل ميكانيكي دون صيانة. وفي الوقت نفسه ، مقارنة مع NSK والمحامل الأخرى ، فإن محامل SKF متفوقة من حيث مقاومة التآكل وخلوص المحمل الصغير.
د) منتجات سلسلة المحركات المؤازرة المبردة بالهواء من feishi كلها مراوح EBM قياسية مستوردة من ألمانيا ، والتي تتمتع بمزايا التشغيل المستقر ، حجم الهواء الكبير ، العمر الطويل ، الجودة الجيدة وما إلى ذلك ، ضمان التشغيل الكلي للمحرك المؤازر مستقر و موثوق.
أنواع المحركات PHASE | تصنيف عزم الدوران / نيوتن متر | السرعة المقدرة / دورة في الدقيقة | التصنيف الحالي / أ | قوة مسننة / كو |
| القصور الذاتي (Kgm2) | أزواج القطب |
665PA1FB | 38.9 | 2000 | 18.8 | 8.7 | 2.37 | 0.005 | 4 |
665PA2FB | 58 | 2000 | 24.3 | 12 | 2.6 | 0.007 | 4 |
665PA4FB | 87 | 2000 | 36.7 | 18.2 | 2.53 | 0.009 | 4 |
665PA6FA | 122 | 1800 | 44 | 23.00 | 2.9 | 0.013 | 4 |
665PA6FB | 135 | 2000 | 60.5 | 28.3 | 2.37 | 0.013 | 4 |
665PB1FA | 165 | 1800 | 57.5 | 31.3 | 2.87 | 0.016 | 4 |
665PB1FB | 175 | 2000 | 73.7 | 36.6 | 2.53 | 0.016 | 4 |
665PB2FI | 195 | 1700 | 72.9 | 35.9 | 2.98 | 0.0317 | 4 |
665PB2FA | 195 | 1800 | 78.8 | 36.7 | 2.75 | 0.036 | 4 |
665PB3FI | 229 | 1700 | 92.6 | 39.4 | 2.94 | 0.036 | 4 |
665PB3FA | 232 | 1800 | 105.3 | 44.1 | 2.65 | 0.053 | 4 |
665PB3FB | 269 | 2000 | 121 | 56 | 2.37 | 0.045 | 4 |
665PB6FI | 304 | 1700 | 111 | 54.1 | 3.05 | 0.058 | 4 |
665PB4FA | 357 | 1800 | 159.3 | 67 | 2.68 | 0.061 | 4 |
البيانات الواردة في الجدول أعلاه للإشارة فقط ، وتخضع للمنتجات الفعلية المشحونة
سلسلة كيه سي موتورز
مواصفات المنتج:
لحظة صغيرة من الجمود ، سرعة استجابة سريعة ، هيكل مدمج ، مادة مغناطيسية دائمة مقاومة درجات الحرارة العالية ، قدرة قوية ضد المغناطيسية
ضوضاء منخفضة ، اهتزاز منخفض ، تقلب عزم دوران منخفض ، تشغيل سلس ، دقة عالية. يعتمد دوار المحرك على هيكل وتقنية خاصة لضمان موثوقية تشغيل المحرك بسرعة عالية
يتم معالجة ملف المحرك بطلاء الفراغ ، مما يحسن بشكل كبير من مقاومة الرطوبة للمحرك
تتوفر أجهزة التشفير في نوع المحول الدوار ونوع القيمة المطلقة
يمكن أن تتكيف مع درجة الحرارة العالية والاهتزاز والغبار والزيت وغيرها من البيئة القاسية
نماذج المحركات KC |
| السرعة المقدرة / دورة في الدقيقة | التصنيف الحالي / أ | القوة المصنفة/ كو |
| الجمود أ (Kgm2) |
|
665KC1AB | 7.2 | 2000 | 3.5 | 1.5 | 2.2 | 0.001 | 5 |
665KC1AB | 11 | 2000 | 5 | 2.3 | 2.3 | 0.001 | 5 |
665KK1BB | 42 | 2000 | 18 | 8.8 | 2.5 | 0.008 | 4 |
665KK3BA | 66 | 1800 | 22.5 | 12.4 | 3.0 | 0.012 | 4 |
665KK5BA | 89 | 1800 | 30 | 16.8 | 3.0 | 0.015 | 4 |
665KK7BA | 131 | 1800 | 45 | 24.7 | 3 | 0.0210 | 4 |
665KK9BB | 170 | 2000 | 65 | 35.6 | 2.8 | 0.027 | 4 |
665KL2BB | 162.5 | 2000 | 65 | 34 | 2.8 | 0.035 | 4 |
665KL4BB | 250 | 2000 | 100 | 52.4 | 2.8 | 0.052 | 4 |
665KL6BB | 300 | 2000 | 120 | 62.8 | 2.8 | 0.069 | 4 |
البيانات الواردة في الجدول أعلاه للإشارة فقط ، وتخضع للمنتجات الفعلية المشحونة
سلسلة Eckerle
مواصفات المنتج:
1) سلسلة EIPC الجديدة من التقنيات الجديدة
2) الحد الأقصى لضغط العمل هو 320 بار
3) هيئة سبائك الألومنيوم
4) يمكن أن يكون متعدد الوصلات
5) مع تصميم تعويض الضغط الشعاعي والمحوري
6) نبض منخفض وضغط مستقر يضمن تشغيل مستقر وعمر خدمة طويل للآلة.
المعلمة الرئيسية | |||||
سلسلة EIPC3 | |||||
نموذج | 25 | 32 | 40 | 50 | 63 |
شريط ضغط العمل المستمر | 250 | ||||
أقصى ضغط بار | 320 | 320 | 300 | 280 | 210 |
شريط الضغط الفوري | 350 | 350 | 325 | 300 | 210 |
الحد الأقصى لعدد الدورات min-1 | 3800 | 3700 | 3600 | 3600 | 2400 |
ثورة عادية دقيقة -1 | 200-3200 | 200-3000 | 100-3200 | 100-3000 | 200-2200 |
سلسلة EIPC5 | |||||
نموذج | 64 | 80 | 100 | ||
شريط ضغط العمل المستمر | 250 | ||||
أقصى ضغط بار | 270 | ||||
شريط الضغط الفوري | 280 | ||||
الحد الأقصى لعدد الدورات min-1 | 3000 | 300 | 300 | ||
ثورة عادية دقيقة -1 | 100-2800 | 100-2800 | 100-2500 | ||
سلسلة EIPC6 | |||||
نموذج | 125 | 160 | 200 | ||
شريط ضغط العمل المستمر | 250 | 250 | 160 | ||
أقصى ضغط بار | 280 | 280 | 170 | ||
شريط الضغط الفوري | 300 | 300 | 180 | ||
الحد الأقصى لعدد الدورات min-1 | 2800 | 2800 | 2200 | ||
ثورة عادية دقيقة -1 | 400-2500 | 400-2500 | 400-2000 |
مواصفات المنتج | ||
نموذج خدد مضخة زيت Eckerle | مضخة زيت Eckerle موديل مفتاح مسطح | مواصفات |
890_EI_0320_RS2_C313 | 890_EI_0320_RK2_C313 | EIPC3-32 |
890_EI_0400_RS2_C313 | 890_EI_0400_RK2_C313 | EIPC3-40 |
890_EI_0500_RS2_C313 | 890_EI_0500_RK2_C313 | EIPC3-50 |
890_EI_0630_RS2_C313 | 890_EI_0630_RK2_C313 | EIPC3-63 |
890_EI_0640_RS2_C501 | / | EIPC5-64 |
890_EI_0800_RS2_C503 | 890_EI_0800_RK2_C502 | EIPC5-80 |
890_EI_1000_RS2_C503 | 890_EI_1000_RK2_C502 | EIPC5-100 |
890_EI_1250_RS2_C621 | 890_EI_1250_RK2_C601 | EIPC6-125 |
890_EI_1600_RS2_C621 | 890_EI_1600_RK2_C601 | EIPC5-160 |
سلسلة SETTIMA
مواصفات المنتج:
(1) ضوضاء منخفضة ونبض منخفض
(2) الجمود الميكانيكي الصغير
(3) كفاءة عالية الحجم
(4) عملية التخليص عالية الجهد ومنخفضة السرعة
(5) متوافق مع جميع مضخات التروس الخارجية ، سهولة الاستبدال
المؤشرات الرئيسية | |||
نموذج | شريط الضغط المستمر | شريط الضغط الخلالي | شريط ضغط الذروة |
28 | 270 | 280 | 300 |
32 | 250 | 270 | 280 |
40 | 225 | 250 | 270 |
50 | 200 | 250 | 270 |
63 | 250 | 260 | 280 |
75 | 230 | 250 | 270 |
90 | 180 | 240 | 260 |
101 | 230 | 240 | 250 |
المواصفات الرئيسية | |||
نماذج مضخة زيت Settima | تخصيص | ||
890_SFM_028_FS2_4701 | GR47_T11_28CC | ||
890_SFM_032_FS2_4702 | GR47_T15_32CC | ||
890_SFM_040_FS2_4702 | GR47_T15_40CC | ||
890_SFM_050_FS2_4702 | GR47_T15_50CC | ||
890_SFM_063_FS2_5502 | GR55_T14_63CC | ||
890_SFM_075_FS2_5502 | GR55_T14_75CC | ||
890_SFM_090_FS2_5502 | GR55_T14_90CC | ||
890_SFM_101_FS2_7201 | GR72_T17_101CC |
نظرة عامة:
يتكون نظام باب الأمان الأوتوماتيكي من المحرك والسائق والملحقات الأخرى. مع زيادة حمولة آلة التشكيل بالحقن ، يؤدي تكبير الإطار إلى أبواب أمان أكبر وأكبر ووزن أثقل وأثقل. لذلك ، أصبح جهاز باب الأمان التلقائي تكوينًا ضروريًا للإطار الرئيسي.
مزايا:
1. عملية سهلة وتوفير الوقت
2. تحكم متعدد المراحل ، عملية سلسة ومستقرة
3. سلامة عالية ، إغلاق حماية تصادم الباب
4. تصحيح الأخطاء وفتح المعلمات

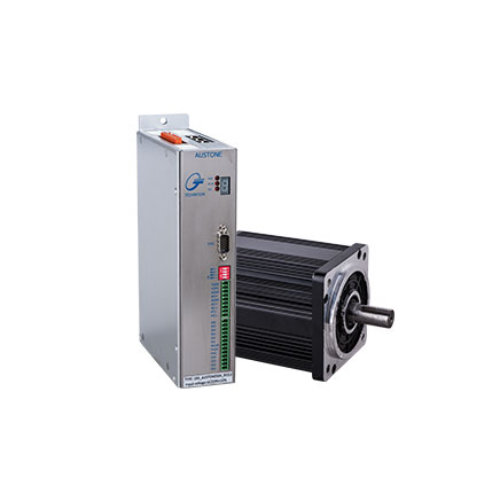

صور المنتج والمعايير التقنية:
قيادة:

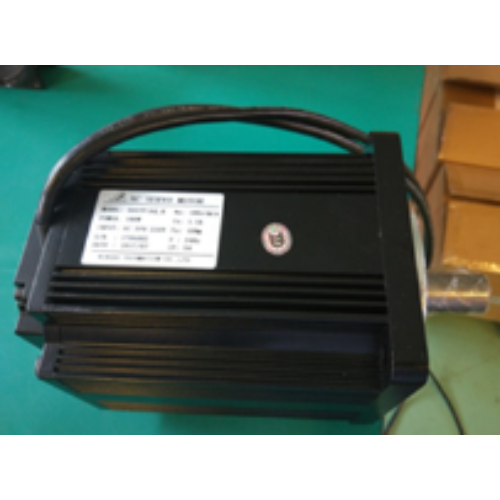

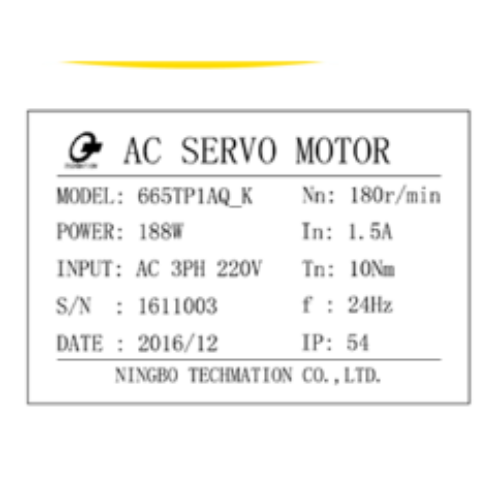

محرك:
هنتر I4
مواصفات المنتج:
(1) عزم دوران عالي التردد المنخفض ، وتحديد ذاتي لمعلمات المحرك ، والتحكم الأمثل في التسارع والتباطؤ ، والحد من التيار الموجي بموجة وأداء تحكم متقدم آخر ؛
(2) لديها وظيفة توسيع I / O قوية ، وتدعم مجموعة متنوعة من بطاقات توسيع الاتصالات ، ويمكنها تخصيص CARDS للتحكم في العمليات وإمكانيات التوسع الأخرى للعملاء.
المواصفات الرئيسية | ||||
موديل المنتج | جهد الإدخال / V | تصنيف القدرة | تصنيف الإخراج الحالي | محرك التكيف |
(كيلو فولت أمبير) | (أ) | (كيلوواط) | ||
1BX_HUNTERI4_4T0007G | ثلاث مراحل 380 فولت | 0.8 | 2.5 | 0.75 |
1BX_HUNTERI4_4T0015G | 1.6 | 4.1 | 1.5 | |
1BX_HUNTERI4_4T0022G | 2.4 | 5.5 | 2.2 | |
1BX_HUNTERI4_4T0040G | 4.1 | 9.6 | 3.7 | |
1BX_HUNTERI4_4T0055G | 8.5 | 13 | 5.5 | |
1BX_HUNTERI4_4T0075G | 11 | 17 | 7.5 | |
1BX_HUNTERI4_4T0110G | 17 | 25 | 11 | |
1BX_HUNTERI4_4T0150G | 21 | 32 | 15 | |
1BX_HUNTERI4_4T0185G | 24 | 37 | 18.5 | |
1BX_HUNTERI4_4T0220G | 30 | 45 | 22 | |
1BX_HUNTERI4_4T0300G | 40 | 60 | 30 | |
1BX_HUNTERI4_4T0370G | 50 | 75 | 37 | |
1BX_HUNTERI4_4T0450G | 60 | 90 | 45 | |
1BX_HUNTERI4_4T0550G | 72 | 110 | 55 | |
1BX_HUNTERI4_4T0750G | 100 | 157 | 75 | |
1BX_HUNTERI4_4T0900G | 116 | 180 | 90 | |
1BX_HUNTERI4_4T1100G | 138 | 214 | 110 | |
1BX_HUNTERI4_4T1320G | 167 | 256 | 132 | |
1BX_HUNTERI4_4T1600G | 200 | 307 | 160 | |
1BX_HUNTERI4_4T1850G | 230 | 340 | 185 | |
1BX_HUNTERI4_4T2000G | 250 | 385 | 200 | |
1BX_HUNTERI4_4T2200G | 280 | 430 | 220 | |
1BX_HUNTERI4_4T2500G | 317 | 465 | 250 | |
1BX_HUNTERI4_4T2800G | 355 | 525 | 280 | |
1BX_HUNTERI4_2S0007G | مرحلة واحدة 220 فولت | 0.8 | 5 | 0.75 |
1BX_HUNTERI4_2S0015G | 1.6 | 7.8 | 1.5 |
المعلمات الفنية للمنتج | |||
الإدخال | الفولطية | مرحلة واحدة 220 فولت -240 فولت تيار متردد أو ثلاث مراحل 380 فولت -440 فولت تيار متردد | |
تكرر | 50 هرتز / 60 هرتز | ||
انتاج | | الفولطية | 0-المدخلات الجهد | |
تكرر | 0 هرتز - 550 هرتز | ||
قدرة التحميل الزائد | 110٪ عملية مستقرة مصنفة ، 150٪ حمولة مصنفة 1 دقيقة ، 180٪ حمولة مصنفة 3 ثوان | ||
أداء التحكم الرئيسي | وضع التحوير | التحكم في ناقل الحلقة المفتوحة ، التحكم V / F | |
مدى السرعة قابل للتعديل | 0.111111111 | ||
ابتداء من عزم الدوران | عزم الدوران المقدر: 150٪ عند 0.5 هرتز | ||
دقة الحالة الثابتة لسرعة التشغيل | ≤ ± 0.5٪ دورة في الدقيقة | ||
دقة التردد | الإعداد الرقمي: الحد الأقصى للتردد * + + 0.01٪ ؛ إعداد المحاكاة: أقصى تردد * + + 0.5٪ | ||
دقة التردد | الإعداد الرقمي: 1 هرتز ؛ ضبط المحاكاة: أقصى تردد × 0.1٪ | ||
منحنى V / F | 4 طرق: يحدد مستخدم واحد 3 أنواع من منحنيات خفض عزم الدوران (الطاقة 2 ، الطاقة 1.7 ، الطاقة 1.2) | ||
منحنيات التسارع والتباطؤ | ثلاث طرق: التسارع والتباطؤ الخطي ، التسارع والتباطؤ على شكل منحنى ، التسارع والتباطؤ التلقائي | ||
يتحرك | نطاق التردد: 0.1 هرتز -50 هرتز ؛ يمكن ضبط وقت الجمع والطرح من 0.1-60 ثانية | ||
عملية متعددة السرعات | تحقيق عملية متعددة السرعات من خلال نظام التحكم المنطقي القابل للبرمجة المدمج أو محطة التحكم) | ||
مدمج PI | يمكن بناء نظام التحكم في الحلقة المغلقة بشكل ملائم | ||
وظيفة الحركة | قم بتشغيل قناة الأمر | 操作 面板 给 定 、 控制 端子 给 定 、 串行 口 给 定 | |
تردد معين القناة | 数字 给 定 、 模拟 电压 给 定 、 模拟 电流 给 定 、 脉冲 给 定 、 串行 口 给 定 | ||
محطة خرج النبض | خرج إشارة نبض الموجة المربعة ، يمكن أن يحقق إخراج تردد الإعداد وتردد الخرج والكميات المادية الأخرى | ||
محطة الإخراج التناظرية | خرج إشارة تناظرية بقناتين ، 0-20ma أو 0-10 فولت اختياري ، على التوالي | ||
لوحة التشغيل | شاشة LED | يمكن عرض تردد الإعداد ، تردد الإخراج ، جهد الخرج ، تيار الخرج ، إلخ | |
قفل المفتاح واختيار الوظيفة | تنفيذ قفل جزئي أو كامل للمفاتيح لتحديد نطاق عمل بعض الحالات لمنع سوء التشغيل | ||
وظيفة التخصيص | معلمات المحرك الضبط الذاتي | يمكن أن تحدد بدقة المعلمات الحركية ، والتعلم الذاتي الثابت ، والتعلم الذاتي الديناميكي | |
تردد البندول النسيج | التحكم في تردد تأرجح النسيج ، يمكن أن يحقق وظيفة تردد التأرجح القابل للتعديل بتردد المركز | ||
التحكم في الطول الثابت | يتوقف محول التردد بعد الوصول إلى الطول المحدد | ||
السيطرة على التدلى | مناسب لمحولات متعددة للقيادة في مناسبات التحميل نفسها | ||
التحكم في التوقف والبدء | فقدان الطاقة الفوري ، من خلال التحكم في جهد الناقل ، لتحقيق التشغيل المستمر | ||
القدرة على التوسع | البطاقة 1: دعم بطاقة بروتوكول الاتصال ، Profinet ، EtherCAT (اختياري) | ||
البطاقة 2: بطاقة الوظيفة ، بطاقة تمديد الإدخال / الإخراج ، بطاقة PG (اختياري) | |||
وظيفة الحماية | حماية مرحلة الإدخال ، حماية مرحلة الإخراج ، الحماية الزائدة الحالية ، حماية الجهد الزائد ، تحت حماية الجهد ، الحماية من الحرارة الزائدة ، حماية الزائد | ||
بيئة التطبيق | مكان العملية | داخلي ، ليس ضوء الشمس المباشر ، لا يوجد غبار ، غاز تآكل ، غاز قابل للاشتعال ، ضباب زيت ، بخار ماء ، قطرات أو ملح ، إلخ | |
درجة حرارة البيئة | -10 ℃ ~ + 40 ℃ عندما تكون درجة الحرارة المحيطة أكبر من 40 ، تحتاج إلى تبريد خارجي أو استخدام مخفف للقوة) | ||
ارتفاع | < 1000 م , 1000 م استخدام تخفيض | ||
بناء | درجة الحماية | IP20 | |
وضع التبريد | تبريد الهواء (يمكن بدء تشغيل مروحة التبريد مع فتح عادي أو التحكم في درجة الحرارة) | ||
التركيب | نوع الجدار ، نوع الخزانة ، تركيب نوع الجدار الشفاف |
