آلات قولبة الحقن الأفقية مقابل الرأسية: أي اتجاه للمشابك هو الأفضل لخط إنتاجك؟

تُعد آلة الحقن بالبثق (ماكينة حقن البلاستيك) من أكثر المعدات تعدد استخدامات في صناعة تشكيل البلاستيك، لكن ليست كل ماكينات الحقن مصممة بالطريقة نفسها. إذا دخلت مصنعين مختلفين، فقد ترى في أحدهما مكبسًا بطول حافلة يُنتج مصدات السيارات، وبجواره مباشرة ماكينة مدمجة لا تكاد تكون أكبر من خزانة ملفات، تُنتج موصلات كهربائية تحتوي بالفعل على أطراف معدنية مُشكَّلة داخلها. كلتاهما ماكينة حقن بالبثق. والفرق بينهما يعود إلى قرار تصميمي واحد: اتجاه وحدة الإغلاق ووحدة الحقن.

هذا الاختيار الوحيد — أفقي أو رأسي — هو ما يحدد ما يمكن للماكينة إنتاجه، وكيفية التعامل مع الأتمتة، ومقدار مساحة الأرضية التي تشغلها. وإذا أُخطئ هذا الاختيار، ينتهي الأمر بالمُصنّع في صراع مع الجاذبية أو زمن الدورة، أو كليهما معًا. يوضّح هذا الدليل الفرق الحقيقي بين الحقن الأفقي والرأسي، والمجالات التي يتفوق فيها كل نوع، والشركات المصنّعة الرائدة في كل فئة.

الفرق الجوهري: اتجاه الإغلاق والجاذبية

تفتح ماكينة الحقن الأفقية القالب وتُغلقه جانبيًا، بموازاة الأرض، بينما تغذّي وحدة الحقن المادة على طول المحور الأفقي نفسه. وهذه هي الماكينة التي يتخيلها معظم الناس عند سماع مصطلح "الحقن بالبثق" — إنها الأداة الأساسية متعددة الأغراض في الصناعة.

أما ماكينة الحقن الرأسية فتعكس هذا الاتجاه. تُفتح وحدة الإغلاق وتُغلق للأعلى وللأسفل، وعادةً ما تكون وحدة الحقن في الأعلى، تحقن المادة نزولًا داخل قالب يكون خط الانقسام فيه أفقيًا.

قد يبدو هذا الفرق شكليًا فحسب، لكنه ليس كذلك. في الماكينة الأفقية، تعمل الجاذبية ضد نصف القالب المتحرك، وهو أمر لا يشكّل مشكلة في الإنتاج ذي الوزن العالي والحجم الكبير، لكنه يجعل من الصعب تثبيت أي شيء آخر — مثل قطعة معدنية مدمجة — في مكانها أثناء الحقن. أما في الماكينة الرأسية، فيكون النصف السفلي من القالب متجهًا للأعلى مباشرة، بحيث يمكن وضع طرف معدني، أو موصل كهربائي، أو مكوّن موضوع مسبقًا، بشكل مسطّح داخل التجويف بينما يُغلق النصف العلوي فوقه. هنا تقوم الجاذبية بعمل التثبيت مجانًا.

هذا هو المنطق الكامل وراء هيمنة الماكينات الرأسية على تشكيل القطع المدمجة والتشكيل فوق القطع، وهيمنة الماكينات الأفقية على كل التطبيقات الأخرى. وبمجرد فهم اتجاه الإغلاق وتأثير الجاذبية على القطعة داخل القالب، فإن كل فرق آخر في جدول المواصفات — نطاق الوزن، المساحة المشغولة، أسلوب الأتمتة — يصبح نتيجة طبيعية لهذا المنطق.

أين تتفوّق الماكينات الأفقية

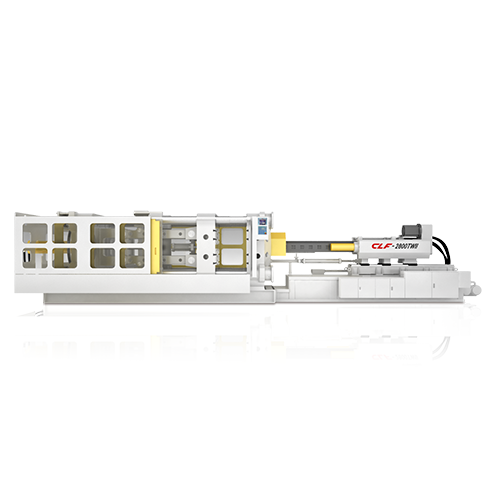

صورة توضيحية لماكينة حقن أفقية (Chuan Lih Fa - CLF)

تُعد الماكينات الأفقية الخيار الافتراضي لسبب وجيه: بمجرد سقوط القطعة من القالب، تسحبها الجاذبية مباشرة للأسفل وللخارج، مما يجعل الأتمتة الكاملة باستخدام روبوتات الإخراج وخطوط النقل أمرًا بسيطًا. لهذا السبب تهيمن المكابس الأفقية على الإنتاج ذي الحجم الكبير — مصدات وألواح قيادة السيارات، هياكل الأجهزة المنزلية، عبوات التغليف، الأغطية والسدادات، القوالب الأولية لعبوات PET، وأي منتج تكون فيه الأولوية إنتاج كميات كبيرة بأعلى كفاءة ممكنة.

تمتلك الماكينات الأفقية أيضًا أوسع نطاق أوزان في الصناعة، بدءًا من مكابس مدمجة بوزن 50 طنًا وصولًا إلى عمالقة ذات لوحين بوزن يتجاوز 4000 طن، وهو ما يفسّر قدرتها على التعامل مع كل شيء بدءًا من المكونات الدقيقة الصغيرة وصولًا إلى مصدات السيارات ومنصات النقل الصناعية، ضمن البنية الأساسية نفسها.

أين تتفوّق الماكينات الرأسية

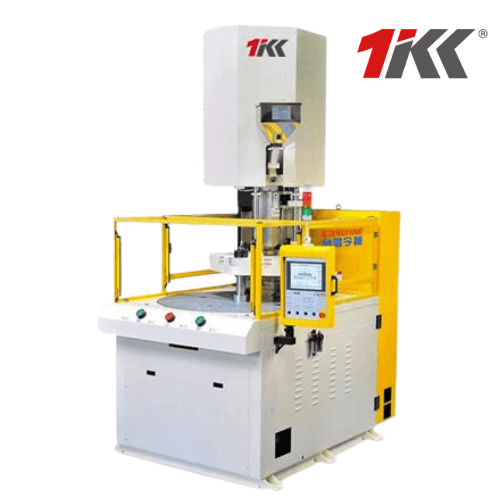

صورة توضيحية لماكينة حقن رأسية (Taiwan Kinki - TKC)

الماكينات الرأسية هي أداة المتخصص، وتخصصها هو تشكيل القطع المدمجة والتشكيل فوق القطع. ولأن النصف السفلي من القالب يتجه للأعلى، يمكن للمشغّل أو الروبوت وضع طرف معدني أو سلك أو مكوّن مُشكَّل مسبقًا بشكل مسطّح داخل التجويف، وتترك الجاذبية تُثبّته أثناء إغلاق الماكينة. أما تجربة ذلك على ماكينة أفقية، فيتطلب تثبيت القطعة المدمجة رأسيًا ضد الجاذبية — وهو أمر ممكن، لكنه ليس بالنظافة والكفاءة نفسها.

لهذا السبب تظهر المكابس الرأسية في كل مكان يهم فيه تشكيل القطع المدمجة: الموصلات الكهربائية والتشكيل فوق الأسلاك، وأجهزة استشعار السيارات، ومكونات الأجهزة الطبية، والقطع متعددة المواد أو الألوان المُصنّعة على موائد دوارة أو منزلقة تتيح للمشغّل تحميل القطع المدمجة في محطة واحدة بينما يجري التشكيل في محطة أخرى. كما تُعد الماكينات الرأسية الخيار المعتمد لمنتجات السيليكون السائل (LSR) والسيليكون الصلب، وتغليف الإلكترونيات منخفض الضغط، وخطوط الإنتاج المدمجة حيث تكون مساحة الأرضية محدودة — إذ قد تكلّف الماكينة الرأسية الصغيرة جزءًا بسيطًا من تكلفة ماكينة أفقية مكافئة، وهو ما يفسّر جزئيًا انتشارها الواسع في الأعمال المتخصصة ذات الوزن المنخفض.

عادةً ما يكون الحد الأقصى لوزن الماكينات الرأسية أقل من الأفقية — إذ تتراوح معظم الطُرز القياسية بين 15 و500 طن — إلا أن الطُرز الهجينة المتخصصة ذات الإغلاق الرأسي والحقن الأفقي يمكن أن تتجاوز هذا النطاق بكثير للتعامل مع قطع مدمجة أكبر حجمًا.

كيفية اختيار الماكينة المناسبة لخط الإنتاج

يعتمد هذا القرار عادةً على ثلاثة أسئلة:

• هل تحتاج القطعة إلى إدماج، أو تشكيل فوق قطعة، أو حقن متعدد المواد؟ إن كانت الإجابة نعم، ابدأ بالماكينة الرأسية.
• هل هذا إنتاج بكميات كبيرة لقطعة كبيرة ومادة واحدة؟ الماكينة الأفقية تكاد تكون دائمًا الخيار الأنسب.
• ما مقدار المساحة المتاحة فعليًا في مصنعك؟ تشغل الماكينات الرأسية مساحة أقل لكل طن من قوة الإغلاق، وهو أمر مهم في المنشآت محدودة المساحة أو بيئات الغرف النظيفة.

تستخدم شركات كثيرة النوعين معًا. فقد يستخدم خط إنتاج مكونات السيارات، على سبيل المثال، مكابس أفقية للهياكل الكبيرة أحادية الطلقة، ومكابس رأسية لاحقًا في الخط لإنتاج الموصلات وأجهزة الاستشعار التي تُركَّب بداخلها.

أفضل 5 شركات مصنّعة لماكينات الحقن الأفقية

1. ARBURG(أربورغ) — ألمانيا

تأسست شركة أربورغ عام 1923 بالقرب من شتوتغارت، ولا تزال حتى اليوم مملوكة بالكامل لعائلتَي Hehl وKeinath. بنت الشركة سمعتها على منصة ALLROUNDER — وهي خط معياري هيدروليكي وهجين وكهربائي بالكامل يغطي وزنًا يتراوح تقريبًا بين 14 و730 طنًا أمريكيًا، ومصمم بحيث يمكن إعادة تهيئة الماكينة الأساسية نفسها لتناسب مجموعة واسعة جدًا من القطع. يظل الإنتاج مركّزًا في مصنع واحد في مدينة لوسبورغ الألمانية، الذي تعتبره الشركة أساسيًا لضبط الجودة، وتتركز قاعدة عملائها بشكل كبير في التشكيل الطبي وتغليف الدقة.

2. Fu Chun Shin(FCS) — تايوان

تأسست عام 1974، وهي أكبر شركة تايوانية لصناعة ماكينات الحقن، وأول — وحتى الآن الوحيدة — شركة مُدرجة في البورصة ضمن صناعة الحقن بالبثق في تايوان. يغطي خطها الأفقي وزنًا يتراوح تقريبًا بين 30 و4000 طن، بدءًا من المكونات الصغيرة الدقيقة وصولًا إلى أنظمة ذات لوحين ومتعددة المكونات، مع خيارات هيدروليكية موفّرة للطاقة وأخرى كهربائية بالكامل ضمن التشكيلة.

3. Husky — كندا

تأسست عام 1953 في بولتون بأونتاريو، وهي الماكينة الأفقية التي تعتمد عليها غالبية صناعة تعبئة المشروبات عالميًا: فهي أكبر شركة في العالم لتصنيع قوالب وماكينات القوالب الأولية لعبوات PET، إذ تعمل منصتها HyPET بأدوات عالية التجويف تصل إلى 200 تجويف لإنتاج القوالب الأولية للزجاجات. وبخلاف PET، تمتد منصتاها Hylectric وHyCAP إلى عبوات الأغذية رقيقة الجدران، والأغطية، والتشكيل الطبي أو الصيدلاني، وجميعها مبنية على البنية الأفقية عالية السرعة نفسها التي صنعت اسم Husky في مجال التغليف.

4. Chuan Lih Fa(CLF) — تايوان

تأسست عام 1966، وبنت على مدار نحو 60 عامًا سمعة قوية في الماكينات الأفقية عالية الوزن والوزن الفائق، بموديلات تتراوح بين 60 طنًا وأنظمة ذات لوحين بوزن 5000 طن، تُستخدم في مصدات وألواح قيادة السيارات ومنصات النقل والحاويات الكبيرة. صُمّمت منصاتها ذات نظام المِفصل الحدّي وذات اللوحين خصيصًا لأكبر القطع أحادية الطلقة في السوق.

5. Haitian International(هايتيان الدولية) — الصين

تأسست عام 1966 في مدينة نينغبو الصينية، وهي أكبر منتج في العالم لماكينات الحقن من حيث الحجم، إذ تُنتج ما يُقدّر بـ40,000 إلى 50,000 ماكينة سنويًا لعملاء في أكثر من 160 دولة. يمتد خطها الأفقي من 44 طنًا وصولًا إلى أرقام قياسية — فقد صنّعت الشركة وسلّمت عام 2023 ماكينة ذات لوحين بوزن 8800 طن لشركة فرنسية، يُعتقد أنها أكبر ماكينة حقن بالبثق أُنتجت على الإطلاق — مع منصات هيدروليكية سيرفو وهجينة وكهربائية بالكامل تغطي كل ما بين هذين الحدّين.

أفضل 5 شركات مصنّعة لماكينات الحقن الرأسية

1. Taiwan Kinki(TKC) — تايوان

بخبرة تمتد نحو 40 عامًا، تصنّع Taiwan Kinki ماكينات حقن رأسية بشكل شبه حصري، وكانت أول شركة تايوانية لصناعة الماكينات الرأسية تتبنى معايير الحوكمة البيئية والاجتماعية للأمم المتحدة (ESG). تغطي سلسلتها الكهربائية بالكامل KET، وسلسلة KC بلا أعمدة ربط، وسلسلة KR عالية السعة، وزنًا من 15 طنًا وصولًا إلى وحدات مخصصة بوزن 800 طن، مع تشكيل قطع مدمجة وموائد دوارة ومنزلقة، ومكابس مطاط/سيليكون ضمن التشكيلة.

2. NISSEI(نيسّي) — اليابان

تأسست عام 1947 على يد كاتاشي أوكي في مدينة ساكاكي اليابانية، وشحنت أكثر من 125,000 ماكينة إلى أكثر من 80 دولة، وتملك براءة اختراع أساسية على آلية الحقن اللولبي المضمّن بنظام الكباس الدوّار، التي لا تزال تُستخدم في الصناعة على نطاق واسع حتى اليوم. صُمّمت سلسلتاها الرأسية TNX والهجينة TWX-RIII خصيصًا لأتمتة تشكيل القطع المدمجة، باستخدام تصميم إغلاق منخفض الارتفاع يقلّص ارتفاع القالب ويسهّل دمج روبوتات الإخراج والروبوتات المفصلية في عمليات إدماج القطع بكميات كبيرة.

3. ENGEL(إنجل) — النمسا

تأسست عام 1945 في مدينة شفيرتبيرغ النمساوية، ولا تزال مملوكة بالكامل للعائلة حتى اليوم، وهي من أكبر شركات صناعة ماكينات الحقن ذات الخط الكامل في العالم، بخط أفقي يصل إلى وزن 5500 طن، وجذور عميقة في التشكيل لصناعات السيارات والطب والتغليف. تتبع ماكيناتها الرأسية النهج نفسه القائم على الأتمتة — فقد زوّدت إنجل مختبرات بحثية جامعية بماكينات رأسية مخصّصة لأبحاث تشكيل القطع المدمجة والمواد المركّبة — ما يجعلها خيارًا شائعًا للمصنّعين الراغبين في الحصول على النوعين من مورّد واحد.

4. Yuh Dak Machinery(يوه داك) — تايوان

تأسست عام 1986 وتتبع مجموعة Huarong، وتتخصص في الماكينات الرأسية بوزن يتراوح تقريبًا بين 15 و300 طن، بتصميم إغلاق رأسي بأربعة أعمدة يخدم تشكيل القطع المدمجة، وموائد دوارة ثنائية اللون قائمة على دوران 180 درجة للقطع متعددة المواد — وهو تكوين شائع في إنتاج قواطع نوافذ السيارات المطاطية وقطع مقابس الأسلاك.

5. King's Solution(كينغز سوليوشن) — تايوان

تعمل منذ عام 1983، وتصنّع ماكينات رأسية بأربعة أعمدة ربط وأخرى بعمودين، إلى جانب أنظمة تشكيل منخفضة الضغط (LPM) مخصّصة لتغليف الإلكترونيات، مع أنظمة هيدروليكية موفّرة للطاقة بمضخة متغيّرة الحجم تخفّض استهلاك الكهرباء حتى النصف. صُمّمت تكويناتها من الموائد الدوارة والمنزلقة المزدوجة خصيصًا لتشكيل القطع المدمجة وإنتاج منتجات LSR.

الأسئلة الشائعة

هل ماكينة الحقن الأفقية أفضل من الرأسية؟

لا يوجد نوع أفضل بشكل مطلق — فكل منهما يحل مشكلة مختلفة. تتفوق الماكينات الأفقية في الحجم ونطاق الوزن والقطع الكبيرة أحادية المادة، بينما تتفوق الماكينات الرأسية في تشكيل القطع المدمجة والتشكيل فوق القطع والإنتاج المدمج في المساحات المحدودة.

ما هي استخدامات الحقن الرأسي؟

يُستخدم بشكل أساسي في تشكيل القطع المدمجة والتشكيل فوق القطع، حيث يحتاج مكوّن معدني أو مُشكَّل مسبقًا إلى الاستقرار بشكل مسطّح داخل القالب قبل عملية الحقن. من التطبيقات الشائعة الموصلات الكهربائية، والتشكيل فوق الأسلاك، ومكونات الأجهزة الطبية، ومنتجات السيليكون السائل (LSR).

ما هو نطاق الوزن النموذجي لكل نوع؟

تتراوح الماكينات الأفقية عادةً بين 50 وأكثر من 4000 طن. أما الماكينات الرأسية فتتراوح عادةً بين 15 و500 طن، رغم أن الطُرز الهجينة المتخصصة ذات الإغلاق الرأسي والحقن الأفقي يمكن أن ترتفع كثيرًا عن ذلك للتعامل مع قطع مدمجة أكبر.
